東風多利卡綠化噴藥車
底盤型號 東風EQ1070TJ9AD3
裝水噸位（T） 4-6噸
車輛參數
整車尺寸(長寬高mm) 6950×2320×2450
總質量 7490
額定載質量 2980
整備質量 4315
接近角/離去角 18/10
前懸/后懸 1180/1920
燃油種類 柴油
百公里油耗(L) 11
最高車速 95
發動機參數
型號 CY4102-C3C/ISDe140 30
排量/功率 3856/88,4500/103（120、140馬力）
生產廠家 東風朝柴/東風康明斯
型式 直列四缸電控高壓共軌柴油機
底盤說明
驅動型式 4×2 軸距 3800
輪距(前/后) 1835/1640
前橋描述 2.2T 后橋描述 5T
轉向器說明 助力方向
變速箱描述
五個前進檔，一個倒檔，機械傳動，軟軸拉絲式操縱。
離合器描述 單片、干式膜片彈簧離合器
制動系統說明 氣制動
駕駛室 平頭單排可翻轉
鋼板彈簧片數(前/后) 11/9+7,8/10+7
輪胎規格 7.50-16，8.25-16
空調: 選裝
灑水泵:自吸離心式水泵
灑水系統專用性能參數
專用性能
垂直吸程≧7米，灑水寬度≧14-16米，射程≧28-30米。灑、沖水壓力250-450KPa 灑水量0.2-2（l/㎡揚程90m , 引水時間<5min 流量60 m3/h）前沖(噴)、后灑、帶側噴(花灑)、帶后工作平臺、平臺上安裝綠化灑水高炮(炮噴射形狀可調節：直沖、大雨、中雨、毛毛雨、霧狀、可連續調節，360旋轉)，配消防接口，自流閥，濾網，帶自吸自排功能。
放標準： 燃料種類： 柴油
其它資料
罐體有效容積:4.71立方米;罐體外形尺寸(長×長軸×短軸)(mm):3800×1700×1090;隨底盤選裝駕駛室;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接;后下部防護裝置斷面尺寸(寬×高):30×100(mm),后下部防護裝置離地高度:520mm.
專用功能說明：
多利卡噴藥車:.噴霧系統配套動力km柴油發動機組，噴霧流量12-36L/min，靜風狀態水平射程30-35m，垂直射程20-25m，霧普范圍50-150um,仰俯角度-10-90，旋轉角度360，作業效率220-280畝/小時
噴藥車機組配置
隨車裝配大功率柴油機、三相交流同步發電機、三相異步電動機、三缸活塞泵，并安裝風機風炮，為農藥噴灑提供專一動力來源和專用設備。并安裝全國質量評比第一名的杭州威龍專用灑水泵，控制灑水系統。灑水泵可抽水排水，安裝濾網，帶消防接口，可通過消防栓進水，帶自流閥，隨車選裝20米噴藥綠化卷盤。
噴藥罐采用防銹防腐處理，不受藥品腐蝕；配備專業的炮桶式噴藥機，可上下左右移動，360度回轉，操作方便，穿透性好。

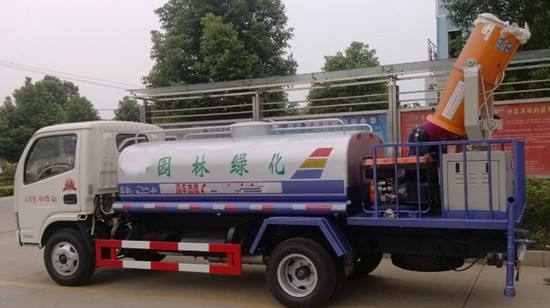

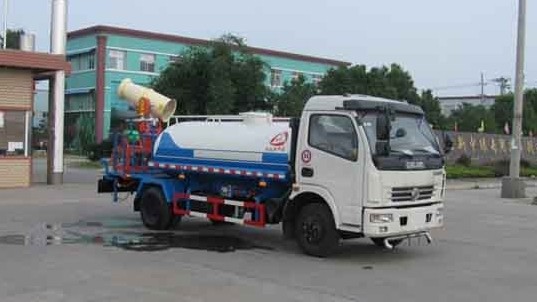

多方位圖：
噴藥車保養及維修
1，按產品制造廠家規定的機器使用說明書規定正確維護保養。
2，保養維修時，噴藥泵及灑水車灑水泵嚴禁無水長時間空轉，如需較長期空轉，應在泵內注入少量水。
3，冬季北方寒冷地區，每次使用后，應放盡殘留于泵及管道中的液體，防止凍壞零部件。
4，當灑水氣動操縱系統氣路發生漏氣，又無法及時排除時，可將汽車儲氣筒接出的銅管接頭旋下，以切斷操縱系統氣路。用絲堵旋緊儲氣筒上相應氣孔，以免影響汽車剎車制動系統正常工作。
5，期停用時，應將燃油和水等液體放盡。
6，器要停放在通風、防潮、防曬及有消防設施的場所。
7,停放貳月以上后再使用，在使用前，應嚴格按使用說明書要求進行檢查、維護及保養。
車輛安裝工作平臺、灑水槍、前沖、后灑、側噴，消防接口等，一車多用，可作綠化灑水車傅，也可選 裝消防泵、消防炮等作應急水罐消防車使用。
|
